9月24日消息，據悉：無線測溫主機適用于用于高、中、低壓電力系統(110KV，6-35KV和0.4KV)的配電柜、斷路器、變壓器、線纜等電力設備/器件和對溫度有較高要求的其他電氣接點設備。集在線溫度測量、數據采集、數據分析和控制功能于一體的現代化高科技產品。無線測溫監測主機通過無線方式采集測溫點的溫度，并提供通訊接口與計算機監控系統連接支持 RS485 接口 MODBUS 通訊協議或其他指定通訊協議(選配)波特率可選。

無線測溫/無線測溫在線監測系統應用于輸配送電力網，無線測溫實時監控系統主要由無線測溫傳感器、無線溫度監測器、現場物聯網系統控制箱和監控平臺組成。系統通過無線測溫傳感器實時采集溫度數據，并通過Lora通信模塊將數據上傳至無線溫度監測器。無線溫度監測器接收到數據后，再通過4G/5G通信模塊將數據上傳至客戶監控平臺。客戶監控平臺具備數據展示、分析、報警等功能，方便用戶隨時掌握現場溫度情況并進行相應處理。

圖一：上海鋼擎無線測溫系統圖

無線監測/無線監測在線監測系統適用于高低壓開關柜內斷路器觸頭、電纜接頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

無線測溫在線監測系統是一種利用無線通信技術，將溫度感應探頭對高低壓開關柜、斷路器、GIS等電力在網運行器件/設備所測得的實時溫度數據實現無線傳輸、處理、告警、顯示等功能的智能設備。無線測溫系統（無線測溫設備）由無線測溫傳感器、無線測溫主機/無線測溫裝置、無線發射/接收模塊（RFID技術）、WIFI、無線測溫平臺、無線測溫后臺分析軟件/手機APP等組成。#無線測溫傳感器#

近年來，隨著我國高壓、超高壓電網數字化、智能化的大跨步推進，無線測溫裝置能及時感知開關柜、環網柜、GIS等柜體內電器器件溫度變化并起到提前預警、防范未然作用。因而，無線測溫裝置/無線測溫主機在電力環網柜、開關柜/GIS、變電站等藏所應用十分廣泛。

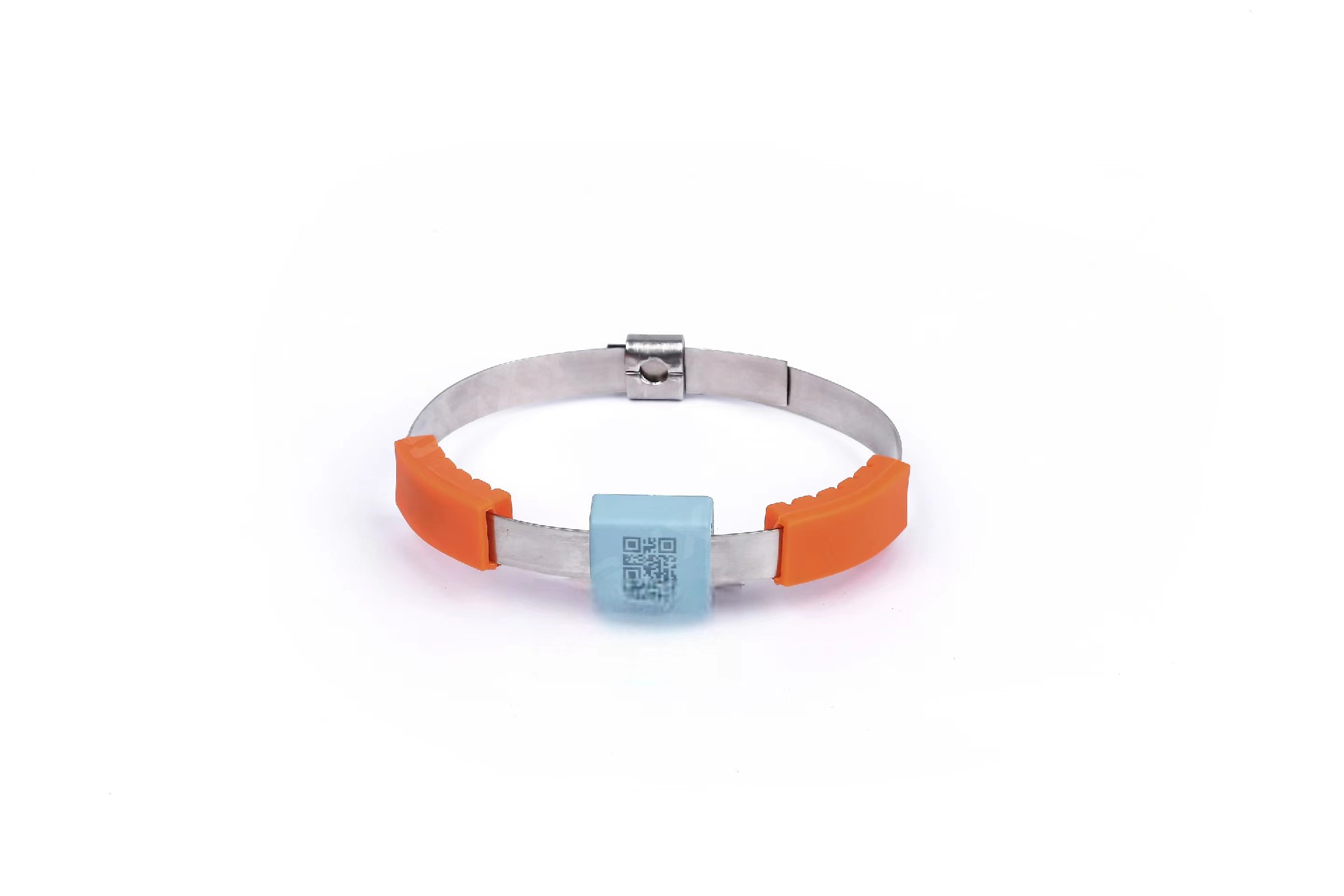

圖二：上海鋼擎無源無線測溫傳感器

斷路器觸頭、高低壓開關柜、GIS、電纜、絕緣子等因電流過載或因器件老化、連接松動等客觀現實原因?qū)е缕潆娮枭仙a(chǎn)生不正常發熱，導致溫度快速上升。無線測溫系統對上述溫度進行實時不間斷監測，感知到溫度異常，軟件將記錄、預警、出具體分析報告，為業主精準定位所需維護/更換的目標器件。

無線測溫組網方式：無線測溫傳感器安裝在下述測溫點，傳感器測得的溫度數據經信號轉變?yōu)闊o線信號發送至測溫采集主機，測溫主機將該信號解析數據（數字信號）通過物聯網無線傳輸至主站層（后臺系統），這樣完成整個系統通信鏈路連接。組網如下圖：

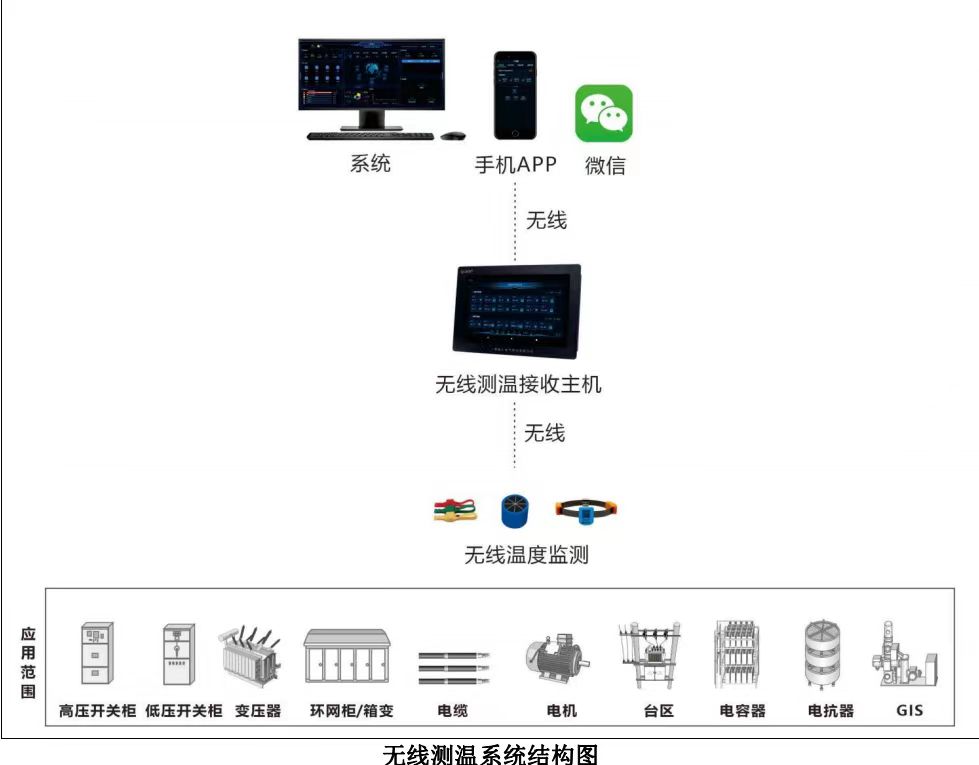

無線測溫系統架構圖

一般電力輸電網變電站/配電房級別測溫點：

1、斷路器；

2、高低壓開關柜動靜觸頭；

3、高壓電纜接頭；

4、箱式變電站；

5、環網柜；

6、高壓母線接頭；

7、主變油溫；

8、隔離開關；

9、接地開關；

10、開關柜母線；

11、開關柜線夾連接處。

......

無線測溫適用于高低壓開關柜、GIS、環網柜等內部電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

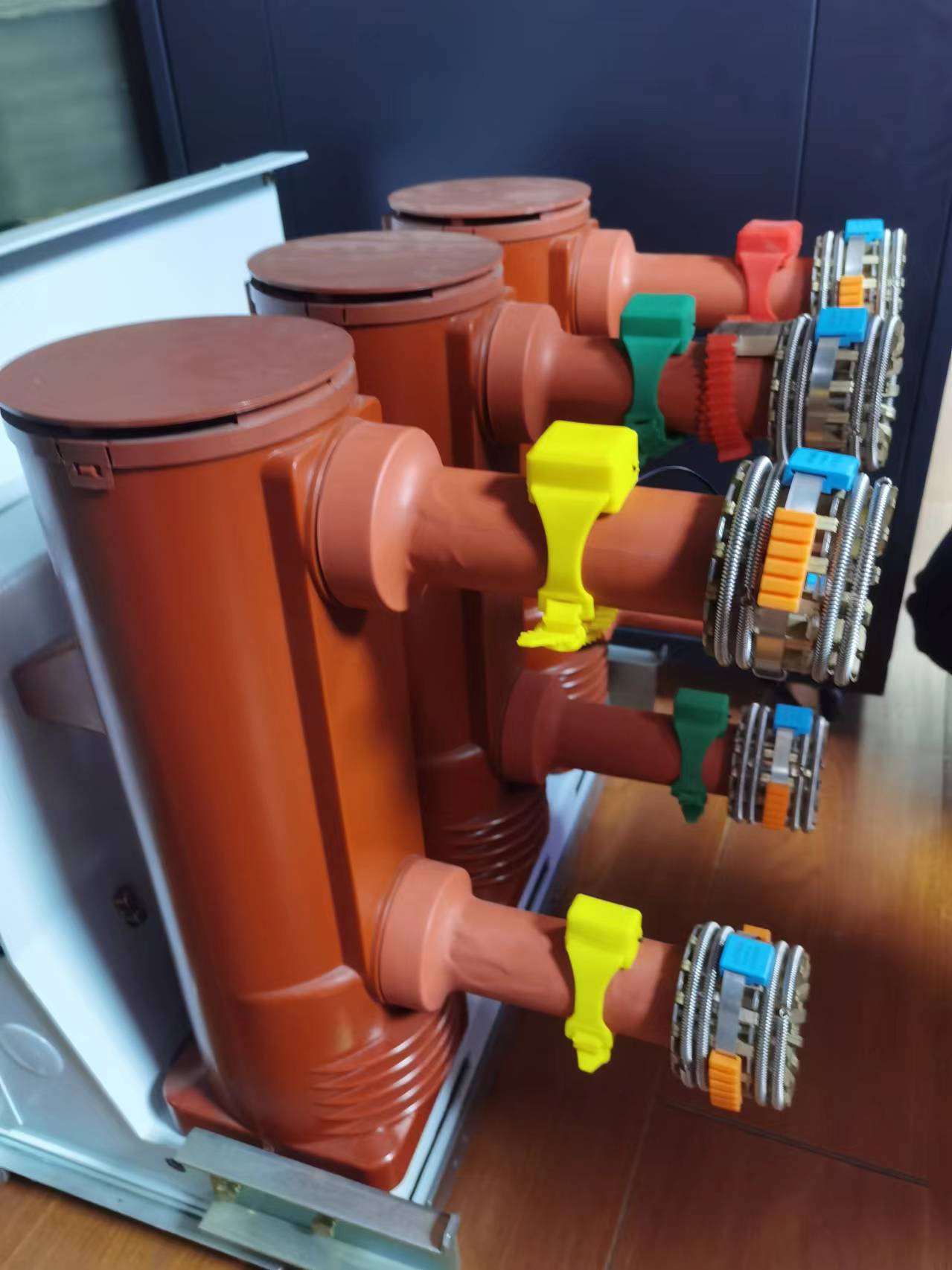

圖三：斷路器無線測溫傳感器

無線測溫傳感器用于測量中高壓帶電物體表面或接點處的溫度。它由溫度傳感器、信號調理放大邏輯控制電路、無線調制/發射電路等組成。

無線測溫裝置通過RS485總線或以太網與間隔層的設備直接進行通訊，系統設計遵循國際標準Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了較大地提高。該系統具有遙信、遙測、遙控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能，可以監控?zé)o線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。

上海鋼擎無源無線測溫裝置（XY-CGQWZ-C）是針對電氣設備接點部位因材料老化,接觸不良,電流過載等因素引起的溫升過高的故障隱患而開發的能夠及時監測到電氣接點溫度的裝置.

無線測溫技術采用了無源無線的傳感器和無線接收單元，其分別安裝于高壓柜內的測溫點和開關柜柜外的電氣小室，由于傳感器本身無須電源額外供電、且不需要從電力裝備上取電，因此具有明顯的安全性、可靠性和可維護性。

圖四：線纜無線測溫在線系統

在高壓開關柜內部署無線測溫傳感器、局放探測器實時采集各間隔電纜頭溫度、局放等數據，對開關柜/GIS進行開關健康狀況、局放水平和溫度變化監測。在溫度數據超限時同時啟動相應的空調、加熱、除濕排氣等裝置。

電氣接頭無線測溫對于變壓器、開關柜斷路器上下觸頭壓接點、母排或出線電纜壓接點等重要位置，安裝對應有效的測溫感知元件以檢測配電系統運行溫度數據；對配電柜周圍環境溫度予以檢測。

低壓柜饋出電纜無線測溫監測通過無源電纜頭監測傳感器，實時監測低壓電纜溫升情況，協助運維人員提前判斷故障點，減少系統故障時間。

智能電力遠程測溫系統功能是采用高精度溫度傳感器實時監測金具的工作溫度，傳感器通過無線通訊方式（433mhz）將溫度信號傳輸?shù)綗o線收發器，無線收發器通過rs485通信方式將溫度信號傳輸?shù)綗o線通信終端，無線通信終端通過4g網絡把溫度信號傳輸?shù)交旧?，最后在監控主機顯示出各個測溫點溫度信息。

無線測溫必要性 電力行業中高壓開關柜等對高壓電起到分配電源、控制等作用，其內部動靜觸點、連接點在輸配電運行過程中因松動、氧化、受潮、灰塵等因素導致接觸電阻過大而發熱，該發熱量累積達到一定的溫度值，就易造成用電安全隱患。

圖五：開關柜、配電房無線測溫現場

以上是上海鋼擎無線測溫主機在電力開關柜/GIS應用、無線測溫主機、無線測溫裝置應用場景等介紹，小編衷心希望本文對您理解無線測溫在電力行業應用有所幫助
